Flotación de alta carga en una fracción del espacio
Flotador por aire disuelto con placas en U para separar sólidos suspendidos, grasas y aceites. Hasta 30 m/h de carga hidráulica, cuerpo completo en acero inoxidable y vida de diseño de 30 años o más.
Lo que no decanta, flota
Grasas, aceites y sólidos finos tienen casi la misma densidad que el agua: en un decantador se quedan suspendidos. En un DAF, millones de microburbujas se adhieren a los flóculos y los llevan a la superficie, donde se retiran como lodo flotado.
Es el paso que protege todo lo que viene después: un buen DAF baja la carga que llega al reactor biológico, evita espumas y grasas en la línea y deja el agua lista para el tratamiento siguiente o para descarga.
El Nautilus hace ese trabajo con mucha más carga por metro cuadrado que un flotador convencional: ocupa menos espacio, necesita menos obra civil y cabe en plantas que ya no tienen dónde crecer.
Nautilus a 30 m/h (carga máxima indicada por el fabricante). DAF convencional: rango típico de diseño de 5 a 10 m/h. La carga real depende de cada RIL.
Más carga, menos superficie.
Las placas en U alargan el contacto entre burbujas y flóculos sin agrandar el estanque.
Cómo funciona
Entrada
El agua cruda, ya coagulada y floculada, entra por el fondo junto con agua saturada de aire que libera microburbujas.
Contacto

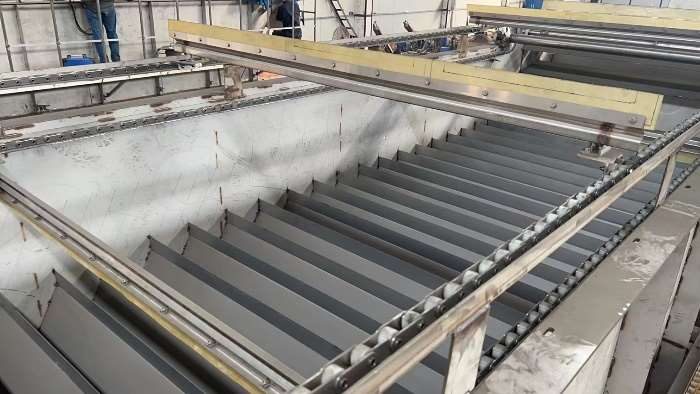

El agua sube por fuera de las placas en U. Ese recorrido alarga el contacto entre burbujas y partículas y mejora la floculación.
Flotación
Las microburbujas arrastran los flóculos a la superficie y forman una capa de lodo pareja. El barredor la lleva a la canaleta de lodos.
Salida
El agua clara pasa al interior de las placas, baja y sale por el colector inferior.
El corazón del equipo: la disolución de aire

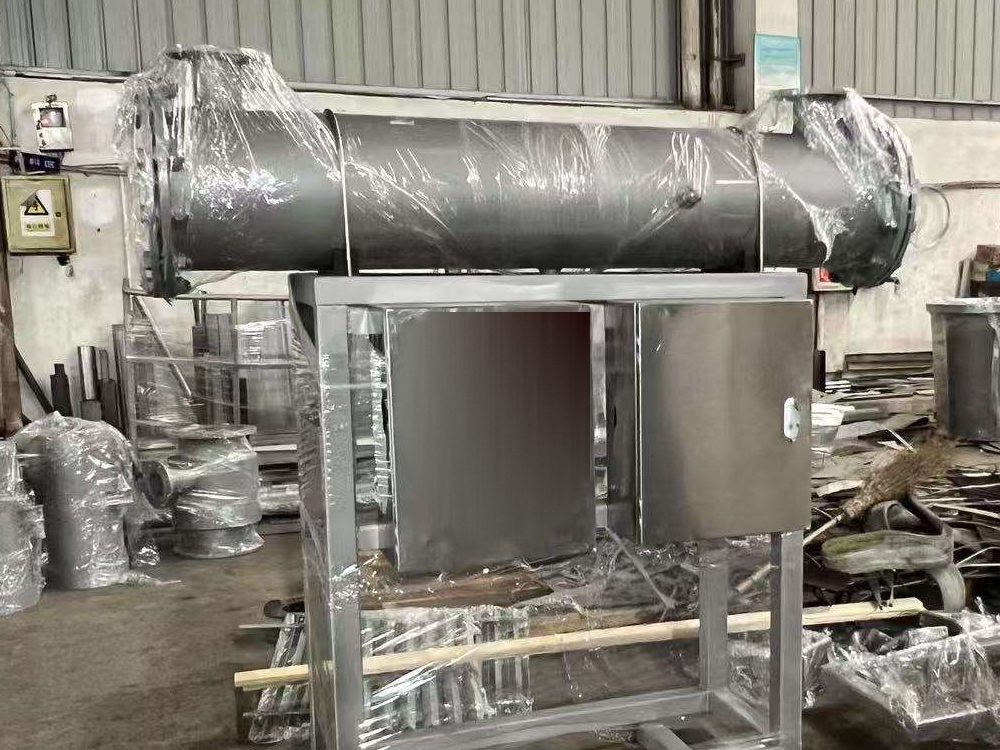

El tubo de disolución recibe agua recirculada a presión con entrada tangencial: el agua gira en espiral y se mezcla con el aire comprimido que entra por el costado. La turbulencia disuelve el aire al máximo.
El aire que no alcanza a disolverse forma un colchón en la parte alta del tubo, que se autorregula con el caudal. La disolución queda estable en el tiempo, sin ajustes permanentes.
Puede llegar al 90 % de saturación, pero se opera cerca del 80 %: así las burbujas salen finas y parejas, sin burbujas grandes que rompan los flóculos más pequeños.
Seis razones técnicas para elegirlo
Compacto
Estanque rectangular de alta carga, pensado para caudales grandes: menos superficie y menos obra civil para el mismo caudal.
Hasta 30 m/h de carga hidráulicaMenos floculante
El recorrido por las placas en U mejora la coagulación y la floculación dentro del equipo, lo que reduce la dosis de floculante.
Se cuantifica con su RILBajo consumo
Disolución de aire eficiente y estable, con bajo costo de inversión y de operación según el fabricante.
Control eléctrico integradoDos sistemas de barrido
Un barredor de cadena lleva la capa flotada hacia atrás y uno de paleta la descarga a la canaleta de lodos.
Cadena + paletaTodo en acero inoxidable

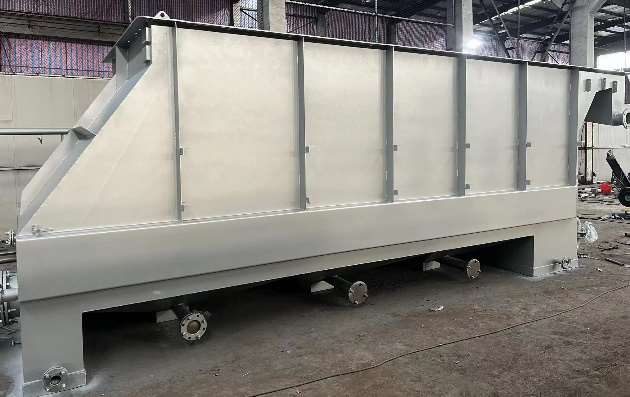

Cuerpo completo en inoxidable, con la aleación elegida según la agresividad del RIL: desde aguas de alimentos hasta cloruros altos.
304 · 316L · 2205 · 2507Estable y de larga vida
Operación estable y sin piezas de desgaste, según el fabricante. Diseñado para durar décadas en servicio continuo.
Vida de diseño ≥ 30 años
Datos técnicos de referencia
Frente a un DAF convencional
Ficha del fabricante frente a valores típicos de diseño.
| Flotador DAF Nautilus | DAF convencional | |
|---|---|---|
| Carga hidráulica superficial | Hasta 30 m/h | 5 – 10 m/h (típico) |
| Superficie para 100 m³/h | ≈ 3,3 m² | 10 – 20 m² |
| Zona de contacto | Prolongada por placas en U | Cámara de contacto simple |
| Disolución de aire | Tubo de entrada tangencial, hasta 90 % de saturación | Según proveedor |
| Barrido de lodo | Doble: cadena + paleta | Según proveedor |
| Material del cuerpo | Inoxidable completo (304, 316L, 2205, 2507) | Acero al carbono pintado o inoxidable |
Referencia general. La carga que admite cada RIL depende de sus sólidos, grasas, temperatura y de la dosificación de químicos. Hacemos pruebas de jarras con su agua antes de recomendar un tamaño.
Cómo reconocer una buena flotación
Sirve también para revisar el DAF que ya tiene
No se ve agua en la superficie
Las burbujas se reparten parejo y la capa flotada cubre toda la superficie del estanque.
No hay burbujas grandes en el lodo
Una disolución estable genera burbujas finas y uniformes, que no se juntan en burbujas gruesas.

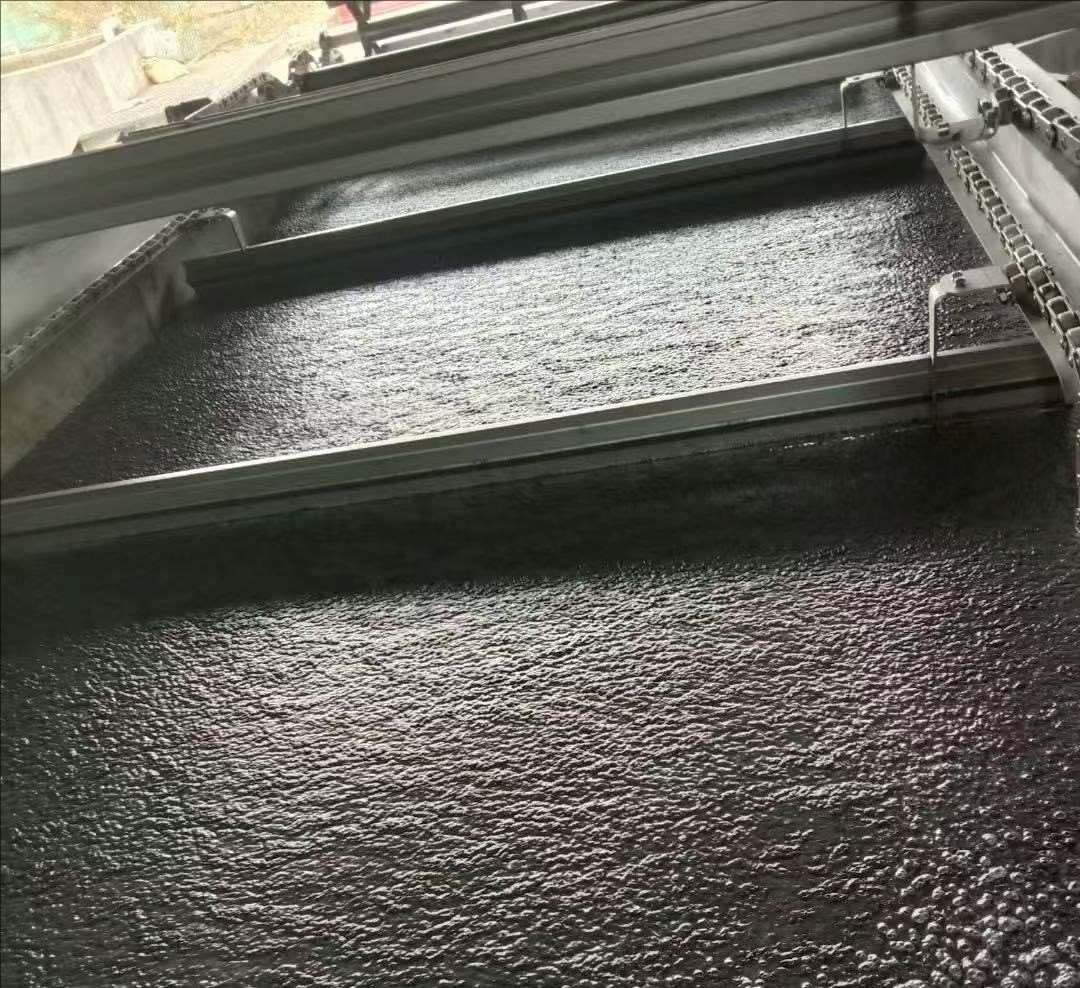

La capa de lodo es pareja
El espesor del lodo flotado es uniforme de punta a punta, sin zonas vacías ni acumulaciones.
Instalado y operando en Chile

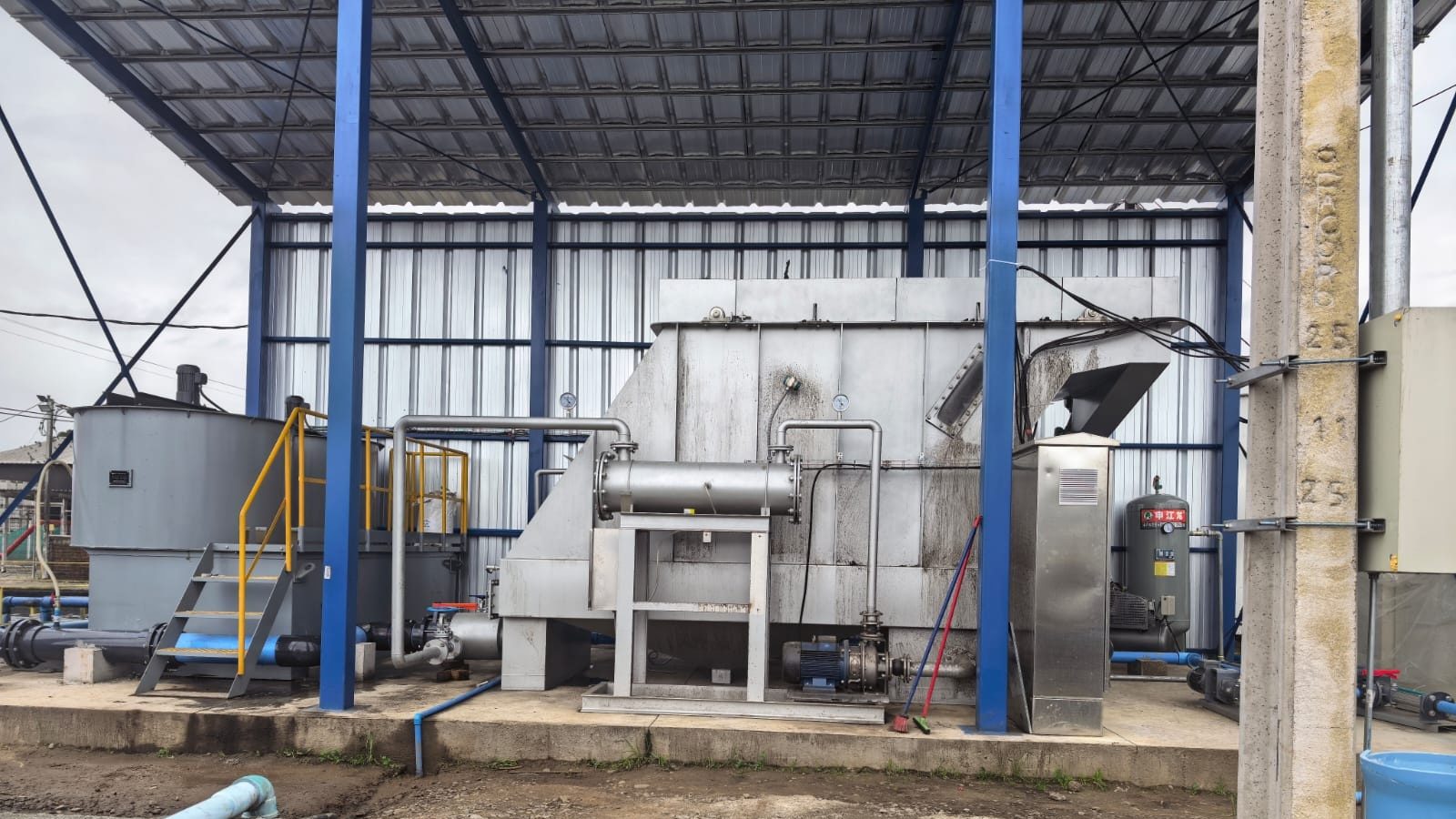

En operación
Flotador con su tubo de disolución de aire y los estanques para preparar y dosificar coagulante y polímero, integrado a la planta de tratamiento de riles.

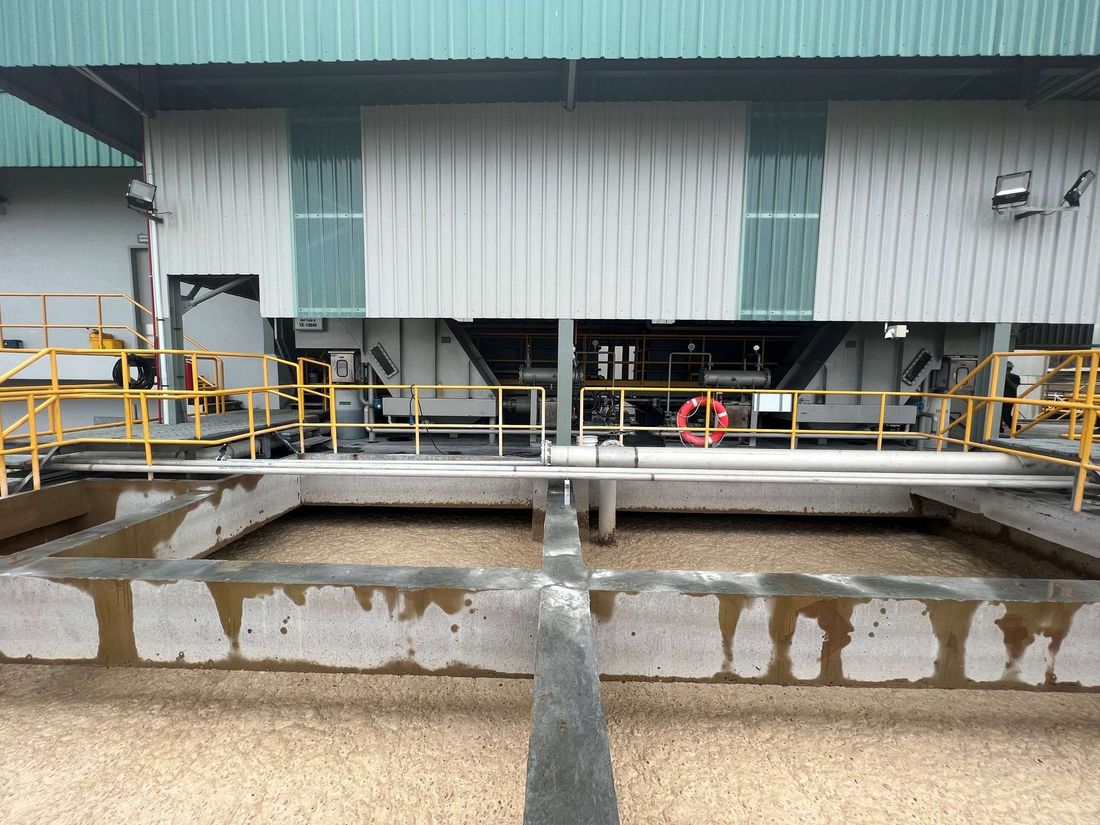

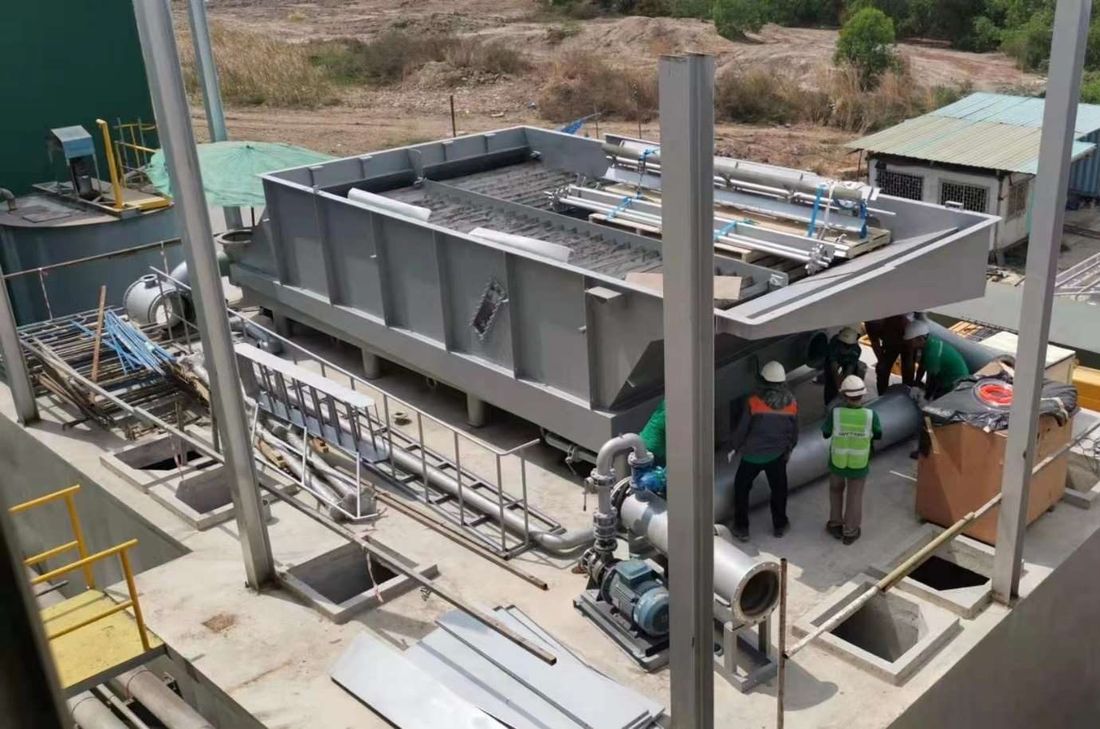

Otras referencias del fabricante
¿Qué equipo necesita su planta?
Estimación preliminar con un dato
Resultado
- Capacidad nominal
- —
- Dimensiones (largo × ancho × alto)
- —
- Potencia instalada
- —
- Superficie de flotación a 30 m/h
- —
- DAF convencional (5–10 m/h)
- —
Tabla de modelos estándar del fabricante. La potencia suma bomba de recirculación, compresor y barredor. El tamaño final se define con análisis y pruebas de jarras de su RIL.
Solicitar dimensionamiento¿Dónde se usa?
En cualquier RIL con sólidos suspendidos, grasas o aceites difíciles de decantar: como pretratamiento antes del biológico o como etapa de pulido.
Aplicaciones
Preguntas frecuentes
¿Qué remueve un DAF?
¿Puede reemplazar a mi DAF o decantador actual?
¿Necesita químicos?
¿Cuánto espacio ocupa?
¿Qué materiales ofrecen?
¿Qué datos necesitan para cotizar?
